扇形天线

扇形天线时一种特殊的高增益半定向天线。与其他半定向天线不同，射频信号的旁瓣信号很弱，几乎没有。这种特性使得扇形天线之间不会互相干扰。水平波束宽度在60°~180°之间，而垂直波束只有7°~17°。增益一般在10dBi以上。

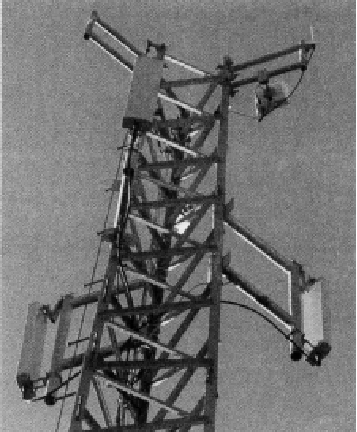

扇形天线的安装通常是像右图中，将多个扇形天线背靠背的连接起来，安装在需要覆盖的区域中央。每个天线为各自的区域提供覆盖，所有天线合起来提供360°的水平覆盖。这种安装称为扇形阵列。
和安装单一的天线相比，安装一组扇形天线提供全向覆盖的优势在于每个扇形天线与一个独立的收发器相连，所有天线可以不受干扰地传输，提高了吞吐和并发。同时其增益要远高于全向天线，拥有更大的覆盖区域。
扇形天线广泛用于蜂窝电话通信。
